當前位置:首頁 -> 產品展示 -> 電源測試設備 -> 電子負載儀 -> IT8500系列單路可程式直流負載

IT8500系列單路可程式直流負載

IT8500系列具有1mV，0.1mA的高解析度和±（0.05+0.02%FS）的高精確度，提供了定電壓，定功率，定電流和定電阻功能，遠端量測的功能，以及動態測試的功能，讓您一機多用，快速方便。而且可以用于電容器以及蓄電池放電的參數測試。提供RS232介面和PV8500監控軟件讓您可以通過電腦遠端操作，其中PV8500軟件中提供的強大的圖表顯示的功能可以觀察更快，更加完整的信號。

負載規格

負載規格參數	項目	IT8511	IT8512	IT8511B	IT8512B	IT8511C	IT8512C	IT8513C	IT8514C
額定值 ( 0-40℃)	輸入電壓	0 to 120V	0 to 120V	0 to 500V	0 to 500V	0-120V	0-120V	0 to 120V	0 to 120V
	輸入電流	1mA to 30A	1mA to 30A	1mA to 15A	1mA to 15A	1mA to 60A	1mA to 60A	1mA to120A	1mA to240A
	輸入功率	150 W	300 W	150 W	300 W	150 W	300 W	600 W	1200 W
	範圍	精度	解析度	精度	解析度	精度	解析度	精度	解析度
負載精度	0-18V	±(0.05%+0.02%FS)	1mV	±(0.05%+0.02%FS)	1mV	±(0.05%+0.02%FS)	1mV	±(0.05%+0.02%FS)	1mV
	0-120V/500V	±(0.05%+0.025%FS)	10mV	±(0.05%+0.025%FS)	10mV	±(0.05%+0.02%FS)	1mV	±(0.05%+0.025%FS)	10mV
	0~3A/6A	±(0.1%+0.1%FS)	0.1mA	±(0.1%+0.1%FS)	0.1mA	±(0.1%+0.2%FS)	10mV	±(0.1%+0.1%FS)	1mA
	0~30A/15A/60A	±(0.2%+0.15%FS)	1mA	±(0.2%+0.3%FS)	1mA	±(0.2%+0.5%FS)	0.2mA	±(0.2%+0.15%FS)	10mA
定電壓模式	0.1~18V	±(0.05%+0.02%FS)	1mV	±(0.05%+0.02%FS)	1mV	±(0.05%+0.02%FS)	1mV	±(0.05%+0.02%FS)	1mV
	0.1~120V/500V	±(0.05%+0.025%FS)	10mV	±(0.05%+0.025%FS)	10mV	±(0.05%+0.025%FS)	10mV	±(0.05%+0.025%FS)	10mV
定電流模式	0~3A/6A	±(0.1%+0.1%FS)	0.1mA	±(0.1%+0.1%FS)	0.1mA	±(0.1%+0.2%FS)	0.2mA	±(0.1%+0.1%FS)	1mA
定電流模式	0~30A/15A/60A	±(0.2%+0.15%FS)	1mA	±(0.2%+0.15%FS)	1mA	±(0.2%+0.25%FS)	2mA	±(0.2%+0.15%FS)	10mA
定電阻模式（當輸入電壓和電流值 ≥滿量程的10%）	0.1-10Ω	±(1%+0.3%FS)	0.001Ω	±(1%+0.3%FS)	0.001Ω	±(1%+0.3%FS)	0.001Ω	±(1%+0.3%FS)	0.001Ω
	10-99Ω	±(1%+0.3%FS)	0.01Ω	±(1%+0.3%FS)	0.01Ω	±(1%+0.3%FS)	0.01Ω	±(1%+0.3%FS)	0.01Ω
	100-999Ω	±(1%+0.3%FS)	0. 1Ω	±(1%+0.3%FS)	0. 1Ω	±(1%+0.3%FS)	0. 1Ω	±(1%+0.3%FS)	0. 1Ω
	1K-4KΩ	±(1%=0.8%FS)	1Ω	±(1%=0.8%FS)	1Ω	±(1%+0.8%FS)	1Ω	±(1%+0.8%FS)	1Ω
定功率模式（當輸入電壓和電流值 ≥滿量程的10%）	0-100W	±(1%+0.1%FS)	1mW	±(1%+0.1%FS)	1mW	±(1%+0.1%FS)	1mW	±(1%+0.1%FS)	1mW
	100-300W	±(1%+0.1%FS)	10mW	±(1%+0.1%FS)	10mW	±(0.1%+0.1%FS)	10mW	±(1%+0.1%FS)	1mW
	100-300W	±(1%+0.1%FS)	10mW	±(1%+0.1%FS)	10mW	±(0.1%+0.1%FS)	10mW	±(1%+0.1%FS)	100mW
電流量測值	0~3A/6A	±(0.1% + 0.1%FS)	0.1mA	±(0.1% + 0.1%FS)	0.1mA	±(0.1% + 0.2%FS)	0.2mA	±(0.1% + 0.1%FS)	1mA
電流量測值	0~30A/15A/60A	±(0.2%+0.15%FS)	1mA	±(0.2%+0.3%FS)	1mA	±(0.2%+0.5%FS)	2mA	±(0.2%+0.15%FS)	10mA
電壓量測值	0~18V	±(0.02% + 0.02%FS)	1mV	±(0.02% + 0.02%FS)	1mV	±(0.02% + 0.02%FS)	1mV	±(0.02% + 0.02%FS)	1mV
電壓量測值	0~120V/500V	±(0.02% + 0.025%FS)	10mV	±(0.02% + 0.025%FS)	10mV	±(0.02% + 0.025%FS)	10mV	±(0.02% + 0.025%FS)	10mV
功率量測值（當輸入電壓和電流值 ≥滿量程的10%）	0-100W	±(1%+0.1%FS)	1mW	±(1%+0.1%FS)	1mW	±(1%+0.1%FS)	1mW	±(1%+0.1%FS)	1mW
功率量測值（當輸入電壓和電流值 ≥滿量程的10%）	100-300W	±(1%+0.1%FS)	10mW	±(1%+0.1%FS)	10mW	±(1%+0.1%FS)	10mW	±(1%+0.1%FS)	100mW
電池測試功能	輸入電壓	0.8-120V		0.8-500V
	最大容量	999A/H		999A/H
	解析度	10mA		10mA
	時間範圍	1-60000sec		1-60000sec
最小導通電阻	0-3A	≤0.3Ω		≤0.5Ω				0-12A	≤ 0.025Ω
	0-3A	≤0.3Ω		≤0.5Ω				0-120A	≤0.025Ω
	0-30A	≤0.08 Ω		≤0.25 Ω				0-24A	≤0.014Ω
	0-30A	≤0.08 Ω		≤0.25 Ω				0-240A	≤0.014Ω
動態模式	Range o Frequency 0.1Hz-1kHz Frequency error rate＜0.5%
電池測試功能	Input=0.8-120V / 500V Max measurement capacity= 999A/H Resolution =10mATimer range=1-60000sec
重量	5.25kg							13kg

可選附件：

1.RS232通訊電纜

2.USB通訊電纜

3.GPIB通訊電纜

4.19”機器支架

5.遙控操作鍵盤

利用IT8500系列電子負載測試蓄電池放電參數的方法：

操作方法：

1）負載OFF，連接好待測電池

2）按I-SET鍵，VFD顯示CURRENT= *****A，設置電池的放電電流，按ENTER鍵確認。

3）按Shift+Battery (8)鍵，VFD顯示MIN VOLT= ****V，設置關斷電壓，按ENTER鍵開始容量測試，當電池電壓跌落到關斷電壓時，負載自動OFF。

4） 測試過程中，可以按上下鍵切換觀察電池的電壓、實際放電電流和負載功率、電池已放電容量。

5）再次按Shift+Battery 鍵可退出電池容量測試模式。

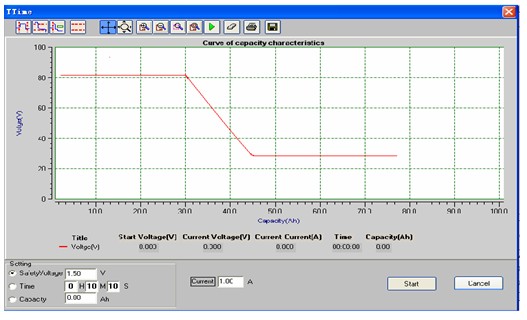

使用PV8500編程軟件，利用計算機控制電子負載，可以得到蓄電池放電測試的曲線圖，并且可以設置電壓、時間、容量等參數作為蓄電池放電的閾值。

Start Voltage：起始電壓 Current Voltage：當前電壓

Capacity：容量 Current Current：當前電流

Time：放電時間

關于IT8500系列可程式直流負載常見問題

Q : IT8500 可以支援BUS485通訊嗎？

A : 不可以，目前IT8500系列不提供此功能

Q : 是否可以并聯來實現增加功率的目的？

A : 是的，可以

Q : IT8500系列電子負載中的電池測試功能可以支持蓄電池放電操作嗎？如何操作？

A : 可以。

操作方法:

Q : 為什么輸入的電流或是電壓值與VFD的顯示值有點差別，例如輸入是1A，卻顯示0.997A？

A :這是由于測試誤差引起的，不可避免。

Q : 為什么計算機和負載的的波特率、地址設置的一致，通訊電纜連接正常，卻一直處于通訊等待狀態？

A :請將奇偶校驗位設置為“NONE”選項。

Q :IT8500 系列電子負載可以四路并聯作為四路輸出機型使用嗎？

A :可以，此系列產品可以并聯，串聯靈活使用，我公司有四路電子負載方案.

Q :IT8500系列電子負載的精度分兩檔是什么意思？

A : 以IT85111 為例，就是指電子負載的最大設定電壓值為18V，為第一檔，電壓精度為1mV . 當最大設定電壓值為120V，為第二檔，電壓精度為10mV .具體設置步驟Shift +Menu ,SYSTEMSET , 設定電壓的最大值 MAX VOLTAGE SET 。

Q : IT8500 系列電子負載的上升速度（RISE TIME ）對于我的測試速度來說太慢，是否可以加速度？

A : 可以，我公司有一個特殊版本指標，上升速度可以達到2A/uS。訂購時請標明

Q : IT8500 系列電子負載是0伏操作，是否可以從0.5V 操作？

A : 可以，我公司有一個特殊版本，可以將電子負載調整從0.5V操作。訂購時請標明

Q : IT8500 系列電子負載是否可以用在充電器測試上？

A : 可以，我公司針對電池生產廠家和充電器生產廠家增加了自動測試功能，非常實用于這一領域的測試。

Q : IT8500 系列電子負載可以特殊定制嗎？

A : 目前在2400W以內的規格如果有一定的批量可以特殊定制。

Q :IT8500系列電子負載是否可以用在搭建自動測試系統的設備中？

A : 可以，此系列產品被大量使用在搭建測試系統中，請看應用照片。

Q : IT8500反應時間是多少？

A :1秒鐘7次或者8次，同樣適用于IT6122 電源。
